Композитные опоры освещения

НАЗНАЧЕНИЕ

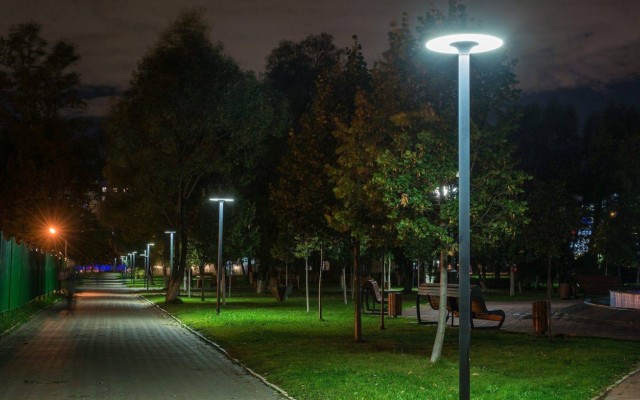

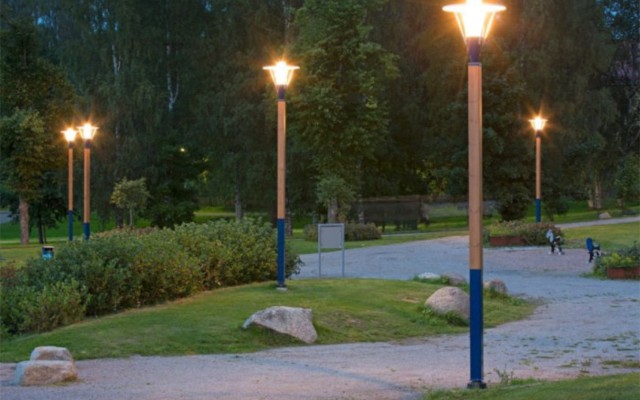

Композитные опоры освещения предназначены для обустройства наружного электрического освещения, а также для подвески кабелей электрической сети наружного освещения. Дополнительно на опорах могут быть размещены провода и кабели линий связи, а также другое навесное оборудование. Допускается размещение подводящего питания светильников и другого оборудования, размещенного на опоре, через внутреннюю полую часть опоры. Допускается применение композитных опор освещения в качестве опор транспортной инфраструктуры (светофорные опоры, опоры дорожных знаков, рекламных щитов) и флагштоков, с учетом несущей способности конкретного типа опоры.

Опоры представляют собой цельные или сборные, цилиндрические трубы требуемой длины, предназначенные для установки светильников освещения улиц населенных пунктов, автодорог и других открытых территорий. По требованию потребителя, опоры могут оснащаться дополнительной внутренней подсветкой стойки опоры, в соответствии с проектным (архитектурным) решением по применению композитных опор.

ПРЕИМУЩЕСТВА КОМПОЗИТНЫХ ОПОР

• Имеют малый вес, компактны;
• Светопрозрачный композитный материал опоры позволяет осуществить внутреннюю подсветку стойки опоры, для реализации современных архитектурных решений по освещению улиц, промышленных площадей и автодорог;
• Просты в сборке и установке;
• Не подвержены коррозии. Срок службы не менее 30 лет;
• Устойчивы к воздействию климатических факторов окружающей среды и эксплуатационным нагрузкам (ветер, УФ-лучи, гололед);
• Не требуют специальной техники при транспортировке и установке
• Вандалоустойчивы;
• Возможно изготовление в различном цветовом исполнении, с внедрением пигментов в толщу композитного материала;
• Низкие эксплуатационные затраты в течении срока службы опор

УСЛОВИЯ ЭКСПЛУАТАЦИИ

-           минимальная температура – минус 60 ?С;

-           максимальная температура – плюс 50 ?С;

-           значение влажности воздуха (среднегодовое/верхнее) – 75%/100%;

-           интегральная поверхностная плотность потока энергии солнечного излучения (верхнее рабочее значение) – до 1125 Вт/м2;

-           плотность потока ультрафиолетовой части спектра (длина волн 200-400 нм) – до 68 Вт/м².

КОНСТРУКТИВНОЕ ПРЕДСТАВЛЕНИЕ ОПОРЫ

Композитная опора освещения представляет собой одностоечную, пустотелую, осесимметричную конструкцию, состоящую из одного, двух или трех стеклопластиковых труб (модулей) стойки опоры. Соединение модулей  между собой осуществляется с помощью плотной телескопической посадки, которая выполняется либо на заводе-изготовителе, либо на месте сборки и монтажа опоры, в зависимости от условий договора поставки опор.

В зависимости от назначения композитные опоры подразделяются на типы:

-  силовые;  несиловые.

В зависимости от способа установки композитные опоры подразделяют на:

-           прямостоечные опоры, устанавливаемые непосредственно в котлован в грунте, с последующей засыпкой вынутым грунтом или заливкой бетоном;

-           фланцевые опоры, устанавливаемые на подготовленный фундамент (фундаментный блок) c помощью имеющегося у основания опоры фланца.

По габаритным параметрам тип опоры характеризуются геометрическими номинальными размерами:

-           высотой опоры – расстоянием от основания до вершины;

-           наружными диаметрами основания и вершины стойки.

 Наружная поверхность всех стеклопластиковых частей опоры, расположенных выше уровня грунта, покрыта специальным декоративно-защитным слоем, предотвращающим разрушение под действием солнечной радиации и атмосферного озона полимерных компонентов, входящих в состав стеклопластика.

ПОДСВЕТКА СТОЙКИ ОПОРЫ

По требованию потребителя, опоры могут оснащаться дополнительной внутренней подсветкой стойки опоры, в соответствии с проектным (архитектурным) решением по применению композитных опор освещения. Внутренняя подсветка может выполняться с применением светодиодной ленты, либо светодиодных светильников, следующих исполнений:

• статической одноцветной;
• статической с переменным;
• динамическое.

ТРАНСПОРТИРОВАНИЕ,  ХРАНЕНИЕ И МОНТАЖ ОПОР ОСВЕЩЕНИЯ

Пустотелая конструкция стойки композитной опоры освещения позволяет поместить во внутреннем пространстве полную комплектацию всей опоры (укладка комплектующих по принципу «матрешки»), тем самым сокращая транспортировочные расходы и минимизируя складские площади при хранении.

Монтаж опоры не требует применения какой-либо специализированной техники и производится в соответствии с технологическими картами на производство строительно-монтажных работ.
