Быстровозводимые аварийные опоры 10 кВ

Быстровозводимые аварийные опоры 10 кВ

Опора предназначенный для установки на местности временной промежуточной опоры воздушной линии электропередач класса напряжения до 10 кВ включительно при аварийно-восстановительных или плановых работах по ремонту воздушных линий электропередач, а также для сооружения временных линий. Допускается использовать для монтажа точечных объектов, например, базовых станций сотовой связи или других радиотехнических систем.

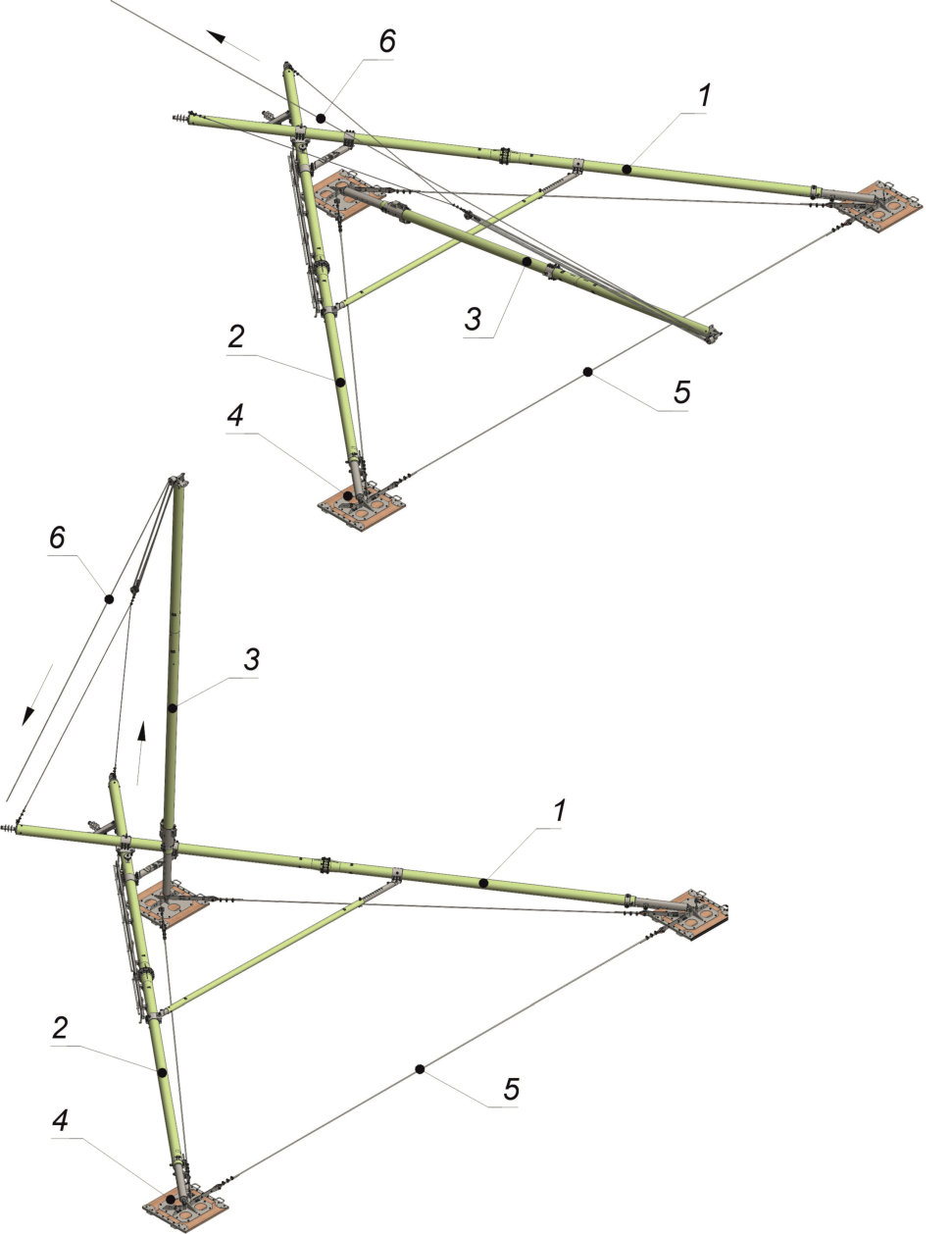

Опора представляет собой комплект частей, собранных в пространственную X-образную конструкцию, предназначенную для установки на местности временной промежуточной опоры воздушной линии электропередач класса напряжения до 10 кВ включительно при аварийно-восстановительных или плановых работах по ремонту воздушных линий электропередач, а также для сооружения временных линий.

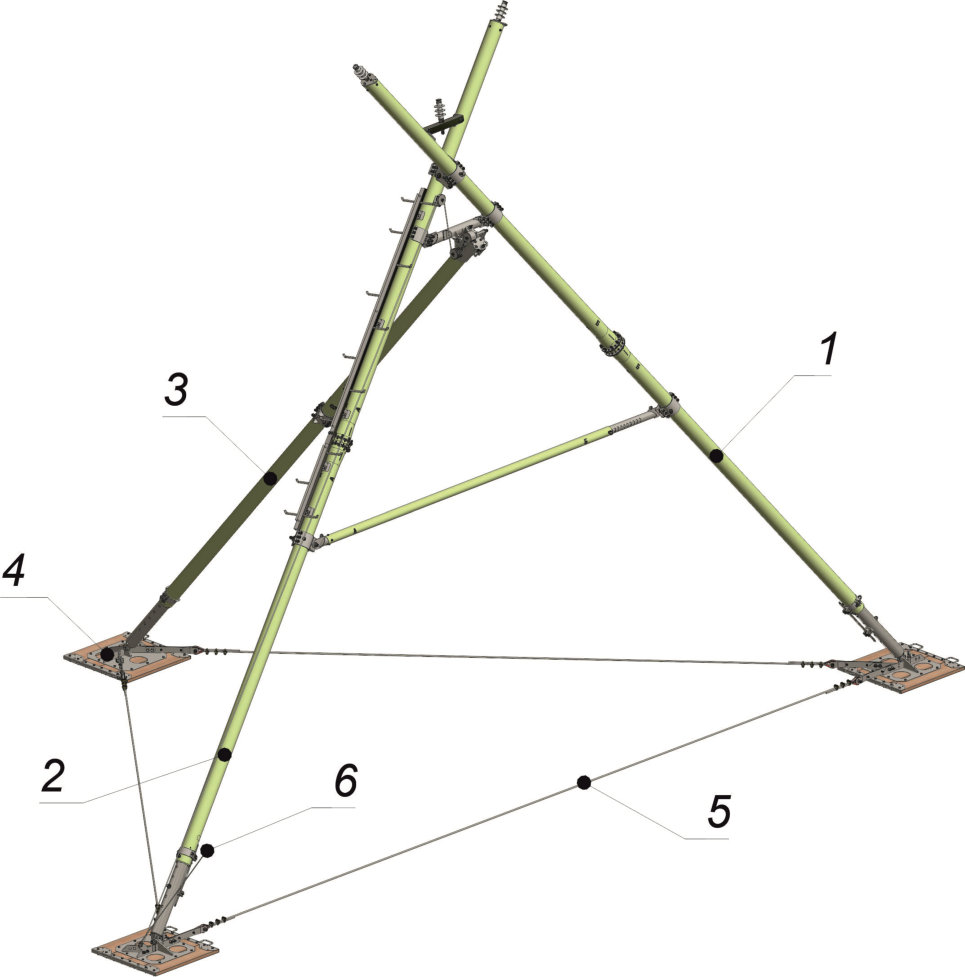

Общий вид

1 - стойка; 2 - подкос; 3 - горизонтальная связь; 4 - аутригер; 5 - опорная плита; 6 - изолирующая подвеска центрального провода; 7 - подвесные изоляторы боковых проводов; 8 - стержневые или опорные изоляторы;

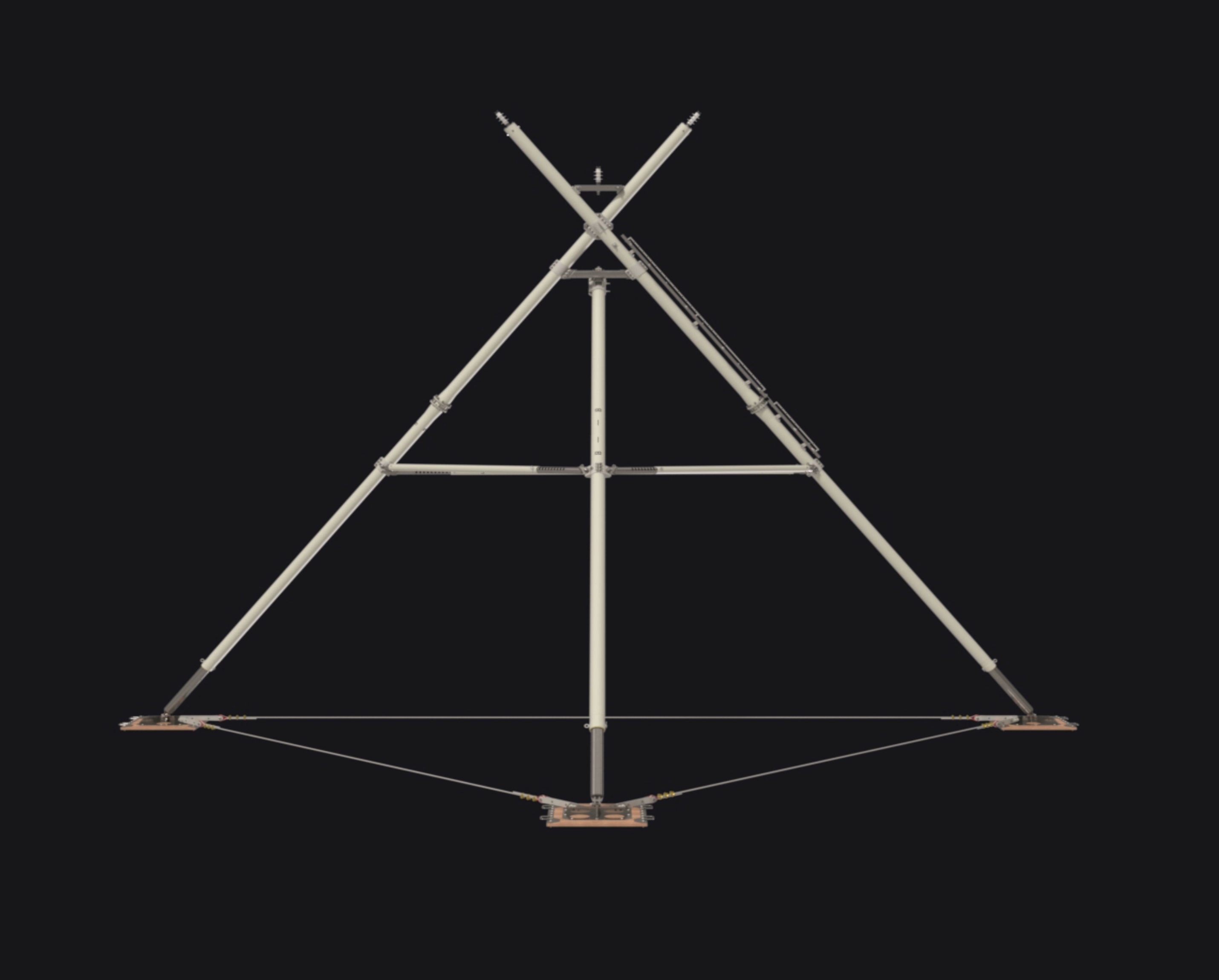

Габаритные размеры

Характеристики

Характеристика

Значение

Электротехнические габариты

Класс напряжения, кВ

10

Межфазное расстояние, м, не менее

1,5

Изоляционный промежуток (по воздуху), м, не менее

0,35

Высота подвески бокового провода, м, не менее

8,8

Высота подвески центрального провода, м, не менее

8,1

Расчетные нагрузки и воздействия

Климатическое исполнения по ГОСТ 15150-69

УХЛ1

Минимальная температура эксплуатации по ГОСТ 15543.1-89, 0С

минус 60

Максимальная температура эксплуатации по ГОСТ 15543.1-89, 0С

45

Минимальная температура проведения работ по сборке и возведению опоры, 0С

минус 40

Нормативное давление ветра, Па (район по ветру по ПУЭ-7)

800 (четвертый)

Нормативная толщина стенки гололеда, мм (район по гололеду по ПУЭ-7)

20 (третий)

Базовый тип провода

АС 95/16

АС 120/19

Базовый рассчетный пролет, м

200

150

Предельно допустимые нагрузки в точках крепления проводов по условиям прочности опоры

Вертикальная на точку подвески бокового провода, кН

3,5

Горизонтальная поперек линии на точку подвески бокового провода, кН

3,5

Горизонтальная вдоль линии на точку подвески бокового провода, кН

1,0

Вертикальная на точку подвески центрального провода, кН

5,0

Горизонтальная поперек линии на точку подвески центрального провода, кН

1,8

Горизонтальная вдоль линии на точку подвески центрального провода, кН

1,2

Предельно допустимые общие нагрузки по условиям прочности опоры

Суммарная вертикальная нагрузка от веса проводов, в том числе с гололедом, кН (кгс)

9,0 (900)

Суммарная горизонтальная нагрузка от давления ветра на провода, кН (кгс)

6,0 (600)

Предельно допустимые общие нагрузки по условиям устойчивости опоры на грунте

Суммарный опрокидывающий момент всех сил, действующих на опору, кН*м:



- поперек линии при проводах, свободных от гололеда

25

- поперек линии при проводах с толщиной стенки гололеда более 10 мм

35

- вдоль линии

4,5

Предельно допустимые нагрузки на аутригеры, их винтовые домкраты и опорные плиты

Сжимающая нагрузка на аутригер, при затянутом хомуте, кН

20

Максимальная сжимающая нагрузка на винтовой домкрат при регулировке, кН

12

Максимальная нагрузка на опорную плиту при установке ровную твердую поверхность или мелкообломочный выровненный грунт, кН

18

Максимальная нагрузка на опорную плиту при установке на ровный рыхлый грунт, кН

15

Максимальная нагрузка на опорную плиту при установке на крупнообломочный грунт, кН

13

Прочие предельно допустимые нагрузки

Допустимая вертикальная нагрузка на лестницу, кН (кгс)

1,75 (175)

Геометрические размеры

Расчетная ширина (по опорным шарнирам стоек), м

11,75

Расчетная длина (вынос опорного шарнира подкоса от линии опорных шарниров стоек), м

6,3

Диапазон регулирования длины аутригера, м

1,2

Диапазон регулирования длины горизонтальных связей, м

1,0

Размеры опорных плит, м

1,0 х 1,0

Габаритные размеры, по внешним границам опорных плит при аутригерах, выдвинутых в среднее положение, м

12,8 х 7,3

Габаритная высота, м

8,85

Поперечные сечения несущих элементов (наружный диаметр х толщина)

Нижняя часть стойки (ниже узла перекрестия), мм

168х7,0

Верхняя часть стойки (выше узла перекрестия), мм

168х7,0

Подкос, мм

168х7,0

Горизонтальные связи (ростверк), мм

110х5,0

Масса

Масса опоры в смонтированном состоянии, кг

820
