Опора аварийного резерва 35 кВ

Класс напряжения, кВ - 36
Район по давлению ветра - IV
Район по толщине стенки гололёда - II
Габаритный пролёт, м - 110
Тип провода - АС 150/19, СИП - 3 1х120
Межфазное расстояние, м - 3
Масса смонтированной опоры, кг - 2000
Масса брутто (в упаковке), кг - 2900

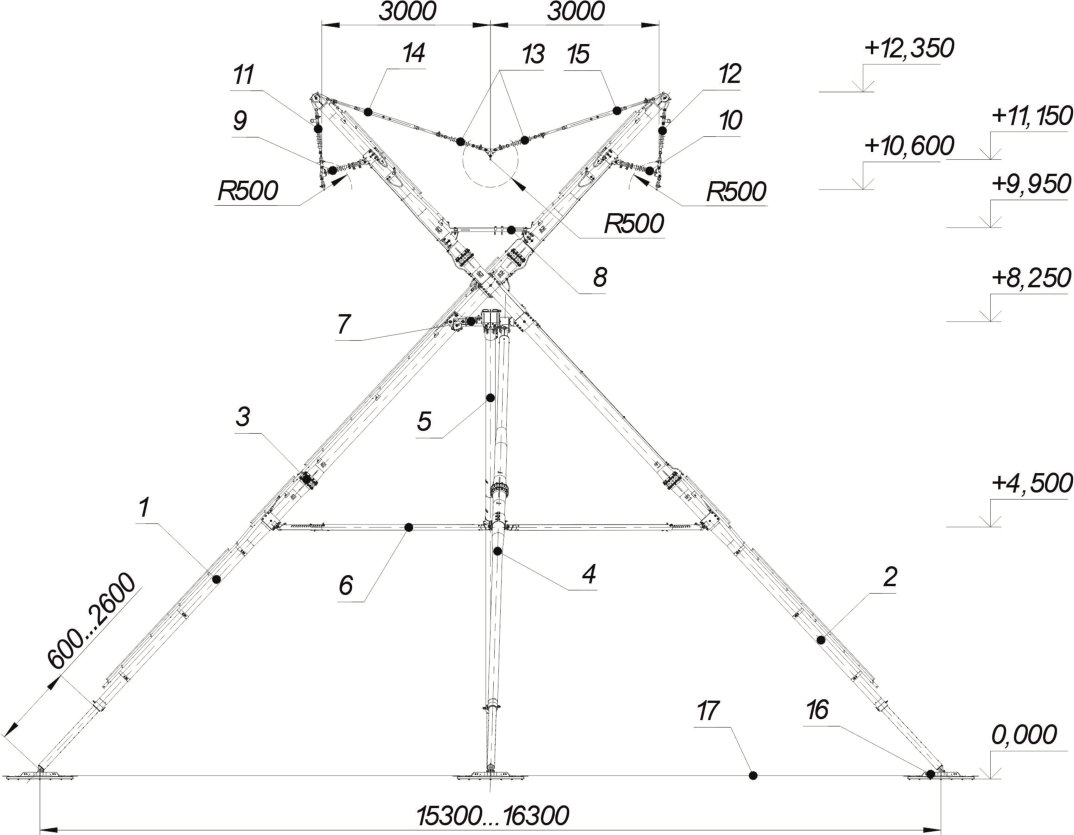

1 - Левая стойка; 2 - Правая стойка; 3 - Узел соединения секций; 4 - Жесткий подкос; 5 - Ведущий подкос; 6 - Пояс жестких связей; 7 - Балка; 8 - Мостик; 9,10 - Изолятор ОСК 3-35-А-2; 11, 12, 13 - Изолятор ЛК 120-35-И-3 СС; 14,15 - Талреп; 16 - Плита опорная; 17 - Связь
