Быстровозводимые аварийные опоры 220 кВ

Общие требования:

Класс напряжения - 220 кВ
Провод - АС400/51
Расчетный пролет - 250 м
Район по давлению ветра - V
Район по толщине стенки гололеда - V
Температура эксплуатации - до минус 60 С

Особые требования:

Сборка и монтаж без применения спецтехники
Доступность для сборки и монтажа бригадой из 6 человек
Возможность установке в местах с перепадом высот 2,5 м
Возможность установки на слабых и пучинистых грунтах
Устойчивость без применения заглубленных фундаментов и пригрузов
Безопасное и удобное выполнение работ на высоте с возможностью отдыха монтажников-высотников без спуска вниз

Требования транспортабельности:

Доставка к заказчику водным или воздушным транспортом
Доставка комплекта опоры к месту проведения работ вездеходом с небольшим кузовом и грузоподъемностью 2,5 т.
Возможность доставки комплекта в грузовой кабине вертолета Ми-8МТ.
Возможность поэлементного перемещения частей опоры от места возможной посадки вертолета к месту возведения силами 4 человек.

Преимущества конструкции:

Гибкая регулируемая подвеска

центрального провода позволяет разгрузить стойки от изгибающих сил, вызванных весом проводов

Жесткая подвеска боковых проводов

обеспечивает неизменное межфазное расстояние
исключает смещение центра масс, повышая устойчивость
не вызывает перегрузки конструкции реакциями гибких подвесов

Вертикальное расположение системы стоек, четырехточечная конфигурация

позволяет разгрузить стойки от изгибающих сил, вызванных весом проводов
обеспечивает максимально возможное плечо устойчивости
обеспечивает устойчивость при несбалансированном тяжении проводов
в смежных пролетах

Геометрия опоры

Технические характеристики

Класс напряжения, кВ..... до 220 включительно
Межфазное расстояние, м, не менее.....5,5
Изоляционный промежуток (по воздуху), м, не менее.....2,1
Климатическое исполнения .....УХЛ1
Минимальная температура проведения работ по сборке и возведению опоры, .....минус 40°С
Нормативное давление ветра.....V
Нормативная толщина стенки гололеда.....V
Базовый тип провода..... до АС 400/51 включительно
Базовый расчетный пролет, м.....250

Габаритные размеры:

Высота подвески бокового провода, м, не менее.....14,0
Высота подвески центрального провода, м, не менее..... 14,5

Предельно допустимые нагрузки в точках крепления проводов по условиям прочности опоры:

Вертикальная на точку подвески бокового провода, кН.....16,0
Горизонтальная поперек линии на точку подвески бокового провода, кН.....9,0
Горизонтальная вдоль линии на точку подвески бокового провода, кН.....3,5
Вертикальная на точку подвески центрального провода, кН.....18,0
Горизонтальная поперек линии на точку подвески центрального провода, кН .....8,5
Горизонтальная вдоль линии на точку подвески центрального провода, кН.....4,5

Предельно допустимые общие нагрузки по условиям прочности опоры

Суммарный опрокидывающий момент всех сил, действующих на опору, кН*м:.....
- поперек линии при проводах, свободных от гололеда.....270
- поперек линии при проводах с толщиной стенки гололеда более 10 мм.....400
- вдоль линии.....180

Монтажная площадка

Раскладные площадки обеспечивают доступ монтажников к точкам закрепления проводов, а в сложенном положении обеспечивают гарантированный изоляционный воздушный промежуток 2,1 м, что необходимо для ВЛ 220 к

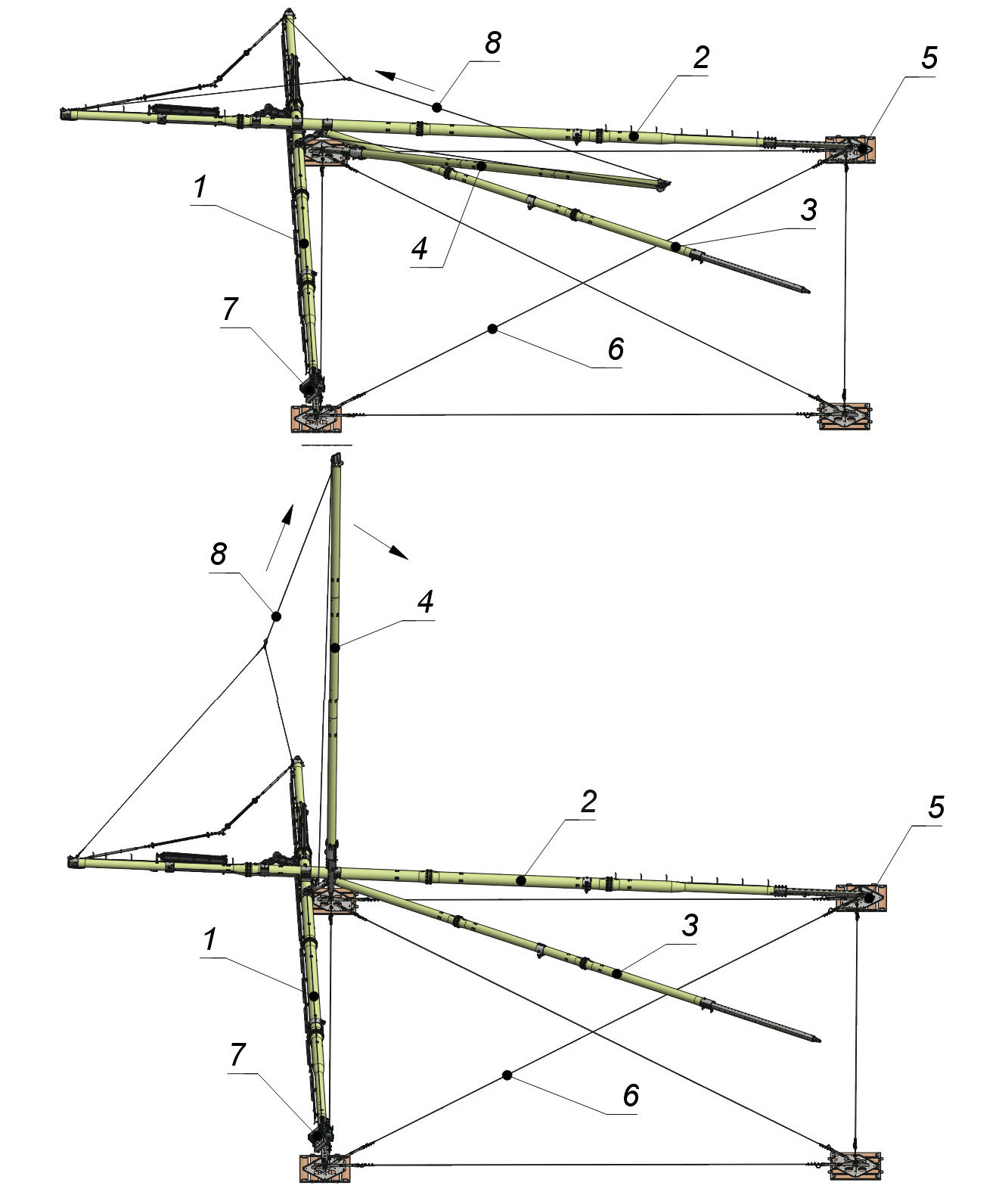

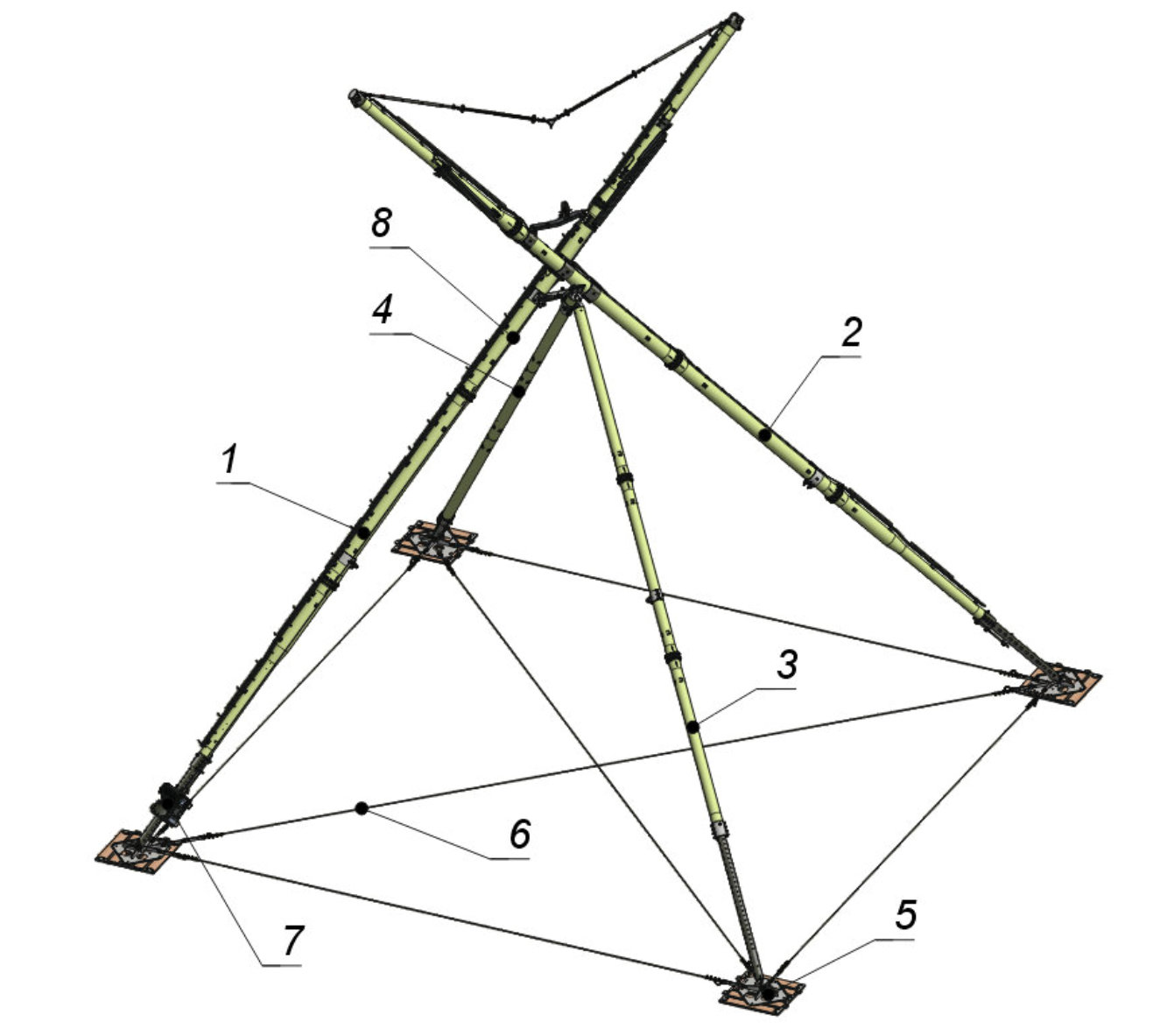

Система самоподъема

Система самоподъема позволяет установить опору в рабочее положение без кранов, тягачей, вертолетов используя только одну лебедку, установленную на элементах опоры

Монтаж быстровозводимой опоры в условиях испытательного полигона

Упаковка, транспортирование, хранение

Опора перевозится и хранится в двух упаковках. Крупные узлы находятся в пакетированном состоянии, мелкие - в ящиках

Габаритные размеры (5630х2000х1330) и масса (2300-2400 кг) каждой упаковки позволяют перевозить ее вертолетами типа Ми-8Т, Ми-8МТ как в грузовой кабине, так и на внешней подвеске, а также перевозить вездеходами типа ЧЕТРА-140.

В ящики укладываются секции жестких связей, опорные плиты, канаты, крепеж, инструмент
